Descriptif

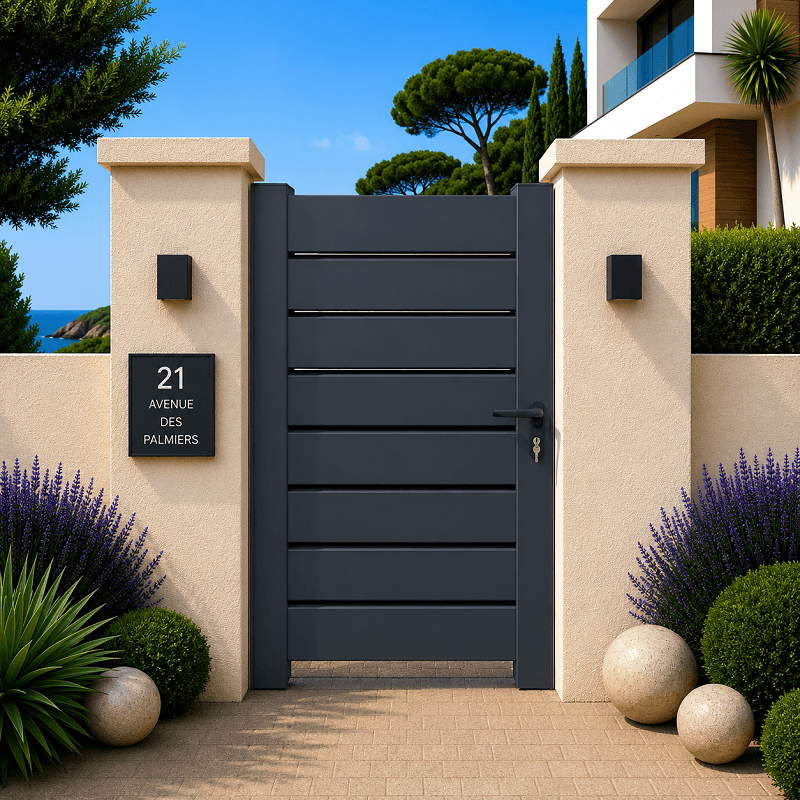

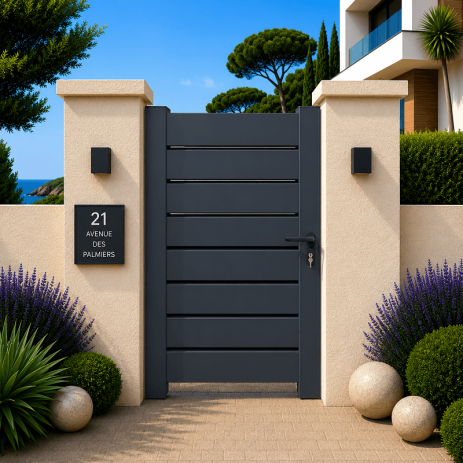

Portail spécial région ventée, plein avec lames persiennées pour peu de prise au vent

• Produit personnalisé fabriqué selon les spécifications du client
• Portillon aluminium thermolaqué
• Peinture label Qualicoat/Qualimarine/Qualanod
• Section du montant : 120 x 64 mm
• Section de la traverse : 80 x 40 mm
• Fixation longitudinale et transversale par visserie inox
• Quincaillerie Inox/Alu laquée
• Bague laiton
• Double battue centrale avec joint epdm
• Assemblage mécano assemblé par emboîtement

Couleurs

• Tous RAL
• Délai + 2 semaines

Spécificités

• Portillon asymétrique (visuel intérieur et extérieur différents)
• Il peut se monter en tirant droit ou gauche (vue intérieure) : au choix lors de la validation

Fournitures

Le portillon est fourni avec :

• 1 gond haut
• 1 crapaudine
• 1 gâche + 1 grande battue de portillon
• 2 poignées
• 1 serrure et 3 clés
• visserie complète
• gabarit de perçage

Options

• Capuchon de gond
• Battue de pilier
• Gâche électrique

Le coin du technicien

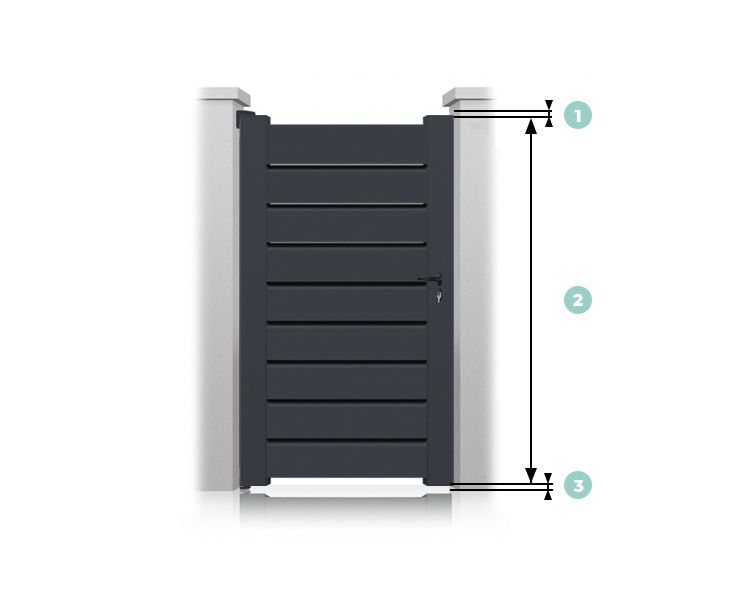

1- La largeur

La largeur définie par le client est la largeur entre piliers nécessaire ou existante.

La largeur du portillon sera largeur définie - 40 mm.

2- La hauteur

La hauteur définie par le client est la hauteur du sol en haut du montant. Cette hauteur sera validée avec notre technicien ou pas un formulaire qui vous sera envoyé.

Attention : Le remplissage du portillon Orlando étant constitué uniquement de lames extrudées de 150 mm de haut sans traverse haute et basse, les hauteurs disponibles sur mesure sont uniquement : 1464 mm, 1630 mm, 1800 mm, 1968 mm.
Quelque soit la hauteur choisie, il faut une hauteur disponible au pilier de 50 mm de plus.

Ces 50 mm correspondent au jeu au niveau du gond (environ 20 mm) + la hauteur éventuelle d'un capuchon de gond (environ 30 mm).



Notice de montage

Vidéo de pose

Photos de présentation et de synthèse non contractuelles
